普及下常規不銹鋼用于哪些氯離子環境不銹鋼材質耐氯離子腐蝕標準可參照《火電廠循環水處理》***書明確約定：⑴、T304不銹鋼使用環境：氯離子含量為0-200mg/L⑵、T316不銹鋼使用環境：氯離子含量為＜1000mg/L⑶、T317不銹鋼使用環境：氯離子含量為＜5000mg/L按規范《GB 50235-2010 工業金屬管道工程施工規范》、《GB 50184-2011 工業金屬管道工程施工質量驗收規范》規定，水中氯離子含量不得超過25mg/L（25ppm）。液壓試驗應符合下列規定：液壓試驗應使用潔凈水。當對不銹鋼、鎳及鎳合金管道，或對連有不銹鋼、鎳及鎳合金管道或設備的管道進行試驗時，水中氯離子含量不得超過25mg/L（25ppm）。

2、不銹鋼、超***不銹鋼和鈦材所用氯離子環境下圖為不銹鋼、超***不銹鋼和鈦材所用氯離子環境。紅色為低ppm和低溫環境，選用常規不銹鋼304，綠色高溫和高ppm環境，先用純鈦TA1。從圖表可以看出，耐氯離子腐蝕有個簡易的排列：304<316L<904L<254SMO<純鈦

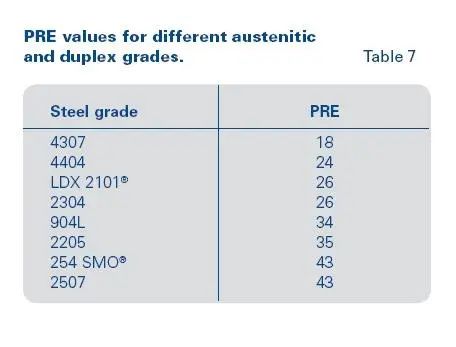

3、雙相鋼耐氯離子腐蝕怎么樣？有同學會問，雙相鋼耐氯離子腐蝕怎樣？性能如何？下圖為PRE耐腐蝕當量值，耐點腐蝕指數 PRE (PittingResistance Equivalent) 數值反映的是材料的耐氯離子點腐蝕傾向。從下圖可以看出，雙相鋼2101、2304、2205、2507四個牌號耐腐蝕傾向均大于普通316L，有些材料和超***不銹鋼相當。如2507耐點腐蝕就媲美254SMO，2205與904L的耐氯離子點腐蝕腐蝕性能相當。代入上面第2部分，很清楚可以看到他們排在什么位置。

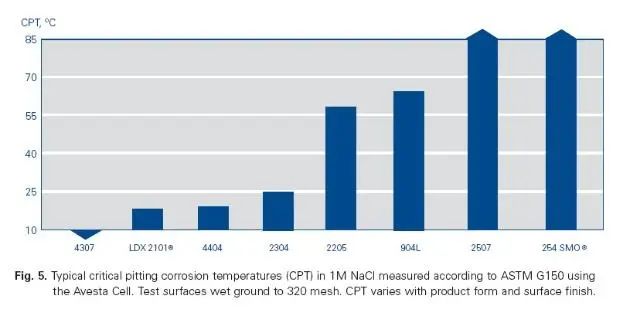

上面G150腐蝕試驗是奧托昆普發明的電化學臨界點蝕溫度的標準試驗方法，臨界點腐蝕溫度如上：可以看出，G150結果與PRE數值結果類同。

4、超***不銹鋼254SMO與316L耐氯離子腐蝕

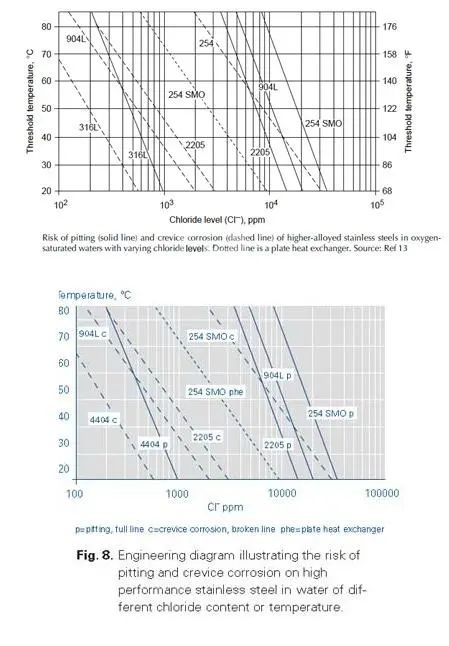

上面黑白圖和藍色圖***樣，是來自奧托昆普不同年份和版本的圖示，可以看出：316L耐氯離子點腐蝕性能遠低于254SMO，耐縫隙腐蝕結果同樣。如60度溫度時候，316L僅耐200ppm不到，904L耐8500ppm，254SMO耐15000ppm氯離子。數值大***可以按圖索驥。

5、FGD脫硫氯離子+氟離子腐蝕選材（55~70度）

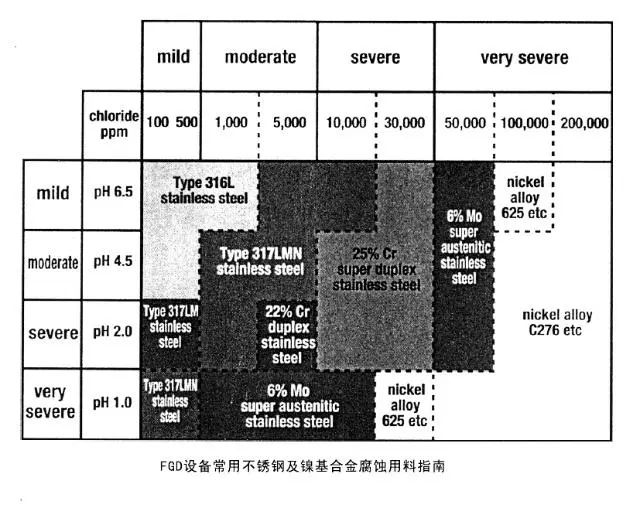

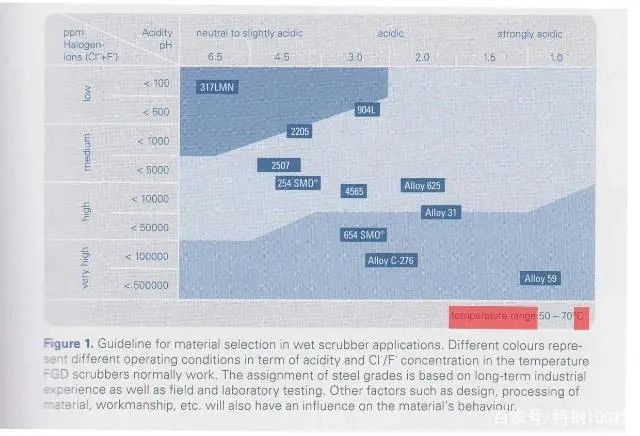

以上兩圖年代不同，結果類似，上圖是奧托昆普結果，下圖為德***VDM公司。圖示收集了從0~20萬ppm氯離子+氟離子腐蝕工況（大部分是氯離子）的選材區間，是不可多得的氯離子選材參考。

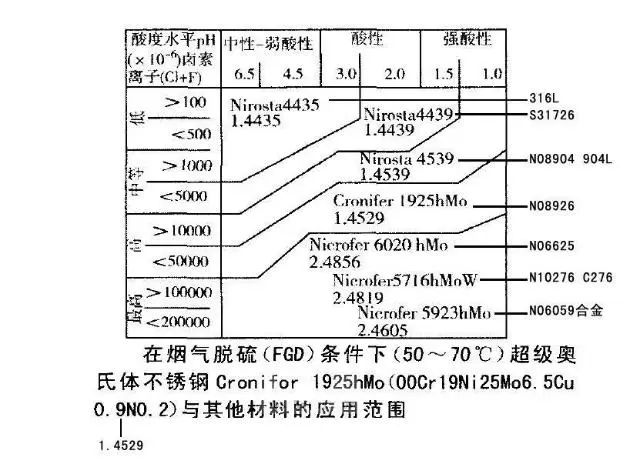

下圖更直觀，50~70度溫度下，按照酸堿性和氯離子濃度直接找到對應材料即可。

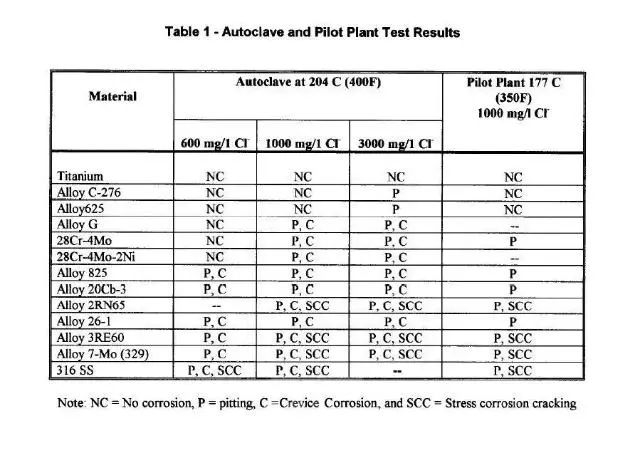

6、鈦系列金屬耐氯離子腐蝕如何？

注：文章來源于網絡，如有侵權，請聯系刪除
